項目BIM應用概況

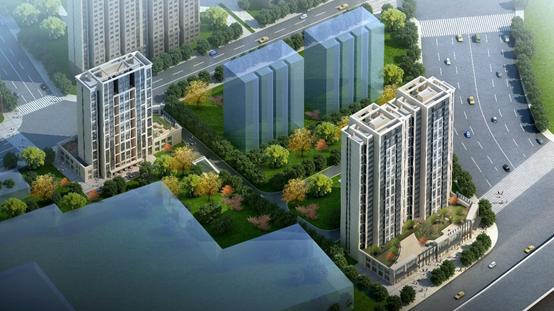

北湖核心區南側地塊安置房項目（EPC）是山東省重點保障房項目，位于歐亞達家居以東，幸福逸居以南，北園高架以北，歷黃路西側。工程緊鄰核心商業區及居民區，總建筑面積約49678.9㎡，主要由住宅樓、配套公建及地下停車庫組成，建成后對提升城市形象、增強人民幸福感具有重要意義。

BIM技術落地應用與實施

BIM技術落地應用與實施

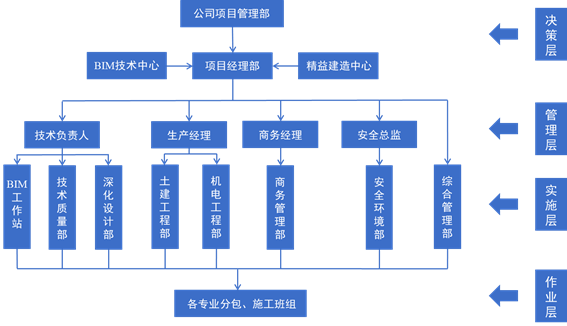

項目針對地質條件復雜，樁基施工難度大、工藝工序繁雜，施工作業面交叉多和現場場地狹小，協調組織難度大等實施重難點，本著集成協作原則組建項目BIM實施團隊，在設計和施工全過程采用BIM技術解決上述問題。

復雜地質構造數字孿生

針對本項目復雜的地質環境，采用Bentley軟件創(chuàng )建地質構造模型，基于曲面擬合算法虛擬仿真地質結構分布特征，實現施工區域內軟弱土層分布情況的數字孿生，為單樁實際長度驗證方案提供依據。

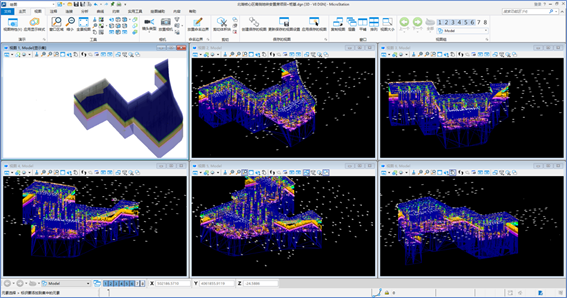

地質結構BIM模型

工藝工法虛擬仿真

針對樁基工程工藝工序復雜的問題，項目制作地下工程施工策劃模擬動畫及支護樁、攪拌樁、灌注樁、預應力錨索和預應力管樁工藝模擬動畫13個。以三維可視化方式直接交底管理人員及現場作業工人，輔助項目各參建人員快速掌握地下工程施工工序穿插關系和施工工藝標準等，大幅提升施工和質量管理水平。

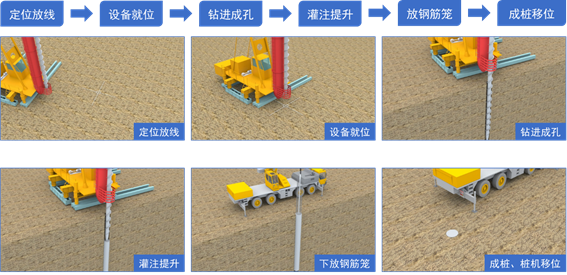

支護樁施工工藝流程模擬

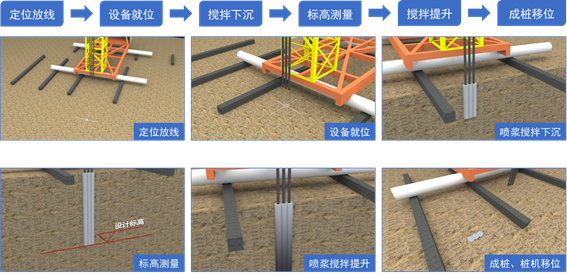

攪拌樁施工工藝流程模擬

數字管理平臺全面應用

項目作為公司數字化轉型的重要示范項目，采用集成8大系統和智能硬件設施為一體的數字管理平臺，以生產為主線，通過整合各業務模塊，以直觀的圖表形式呈現項目管理指標，助力項目實現數字化、在線化、智能化，為團隊管理打造智能化的“作戰指揮中心”。

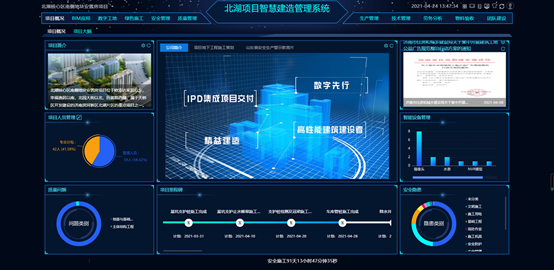

數字管理平臺建設
