項目BIM應用概況

原山艱苦創(chuàng )業教育基地新館項目位于淄博市，總建筑面積約9255平方米。2015年項目將BIM技術應用輔助方案決策、可視化交底、三維虛擬樣板等方面，從技術管理應用開始，向施工全面管理應用拓展，積極探索與挖掘應用價值，成為公司首批落地應用示范試點。

項目效果圖

BIM技術落地應用與實施

三維虛擬樣板

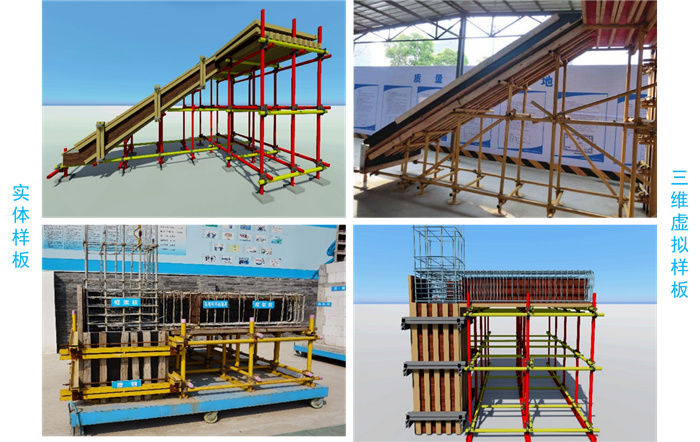

項目對技術和質量管理重點進行分析，運用BIM技術建立虛擬樣板模型，以虛擬仿真模擬試錯，避免資源浪費。三維虛擬樣模型板植入工藝工法、施工要求及規范等信息，代替現場實體樣板，并根據施工進度，通過現場大屏實時播放虛擬樣板動畫和技術要求，動態交底作業一線，增效施工管理。

可視化交底

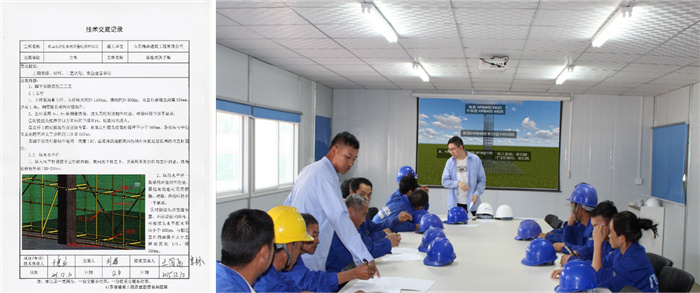

結合BIM三維虛擬樣板對技術對質量，安全等各作業崗位人員進行4D可視化交底，讓所有施工人員事前吃透技術難點，掌握質量與安全標準，要求，大幅度降低了施工返工率，有效保證施工順利進行。

機電管線綜合

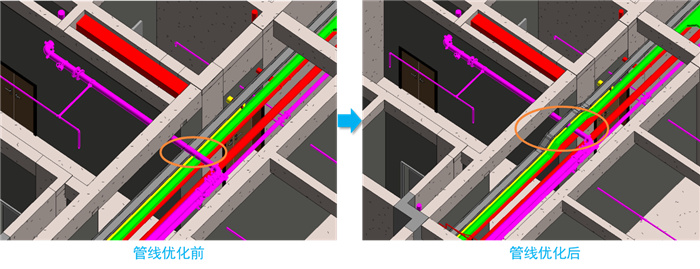

項目施工前，運用BIM技術建立項目全專業管線模型并進行綜合排布優化，各專業模型提前碰撞檢查并形成偵錯報告239份，深化管線排布設計方案8份，出具管線綜合排布圖13份，細部節點詳圖及剖面圖91張，為主體結構及二次結構機電管線預留洞口定位提供基礎。
